Las redes de área local virtuales (VLAN) influyen directamente en cómo se segmenta, asegura y prioriza el tráfico en redes empresariales, centros de datos y sucursales. Las VLAN definen los límites lógicos que gobiernan la comunicación de Capa 2 y son un pilar en la segmentación de redes moderna.
Aunque muchos administradores de red son expertos en la configuración inicial de VLAN, el verdadero desafío surge tras la implementación. Errores de configuración, tormentas de broadcast, inestabilidad del Spanning Tree o puertos de acceso sobrecargados pueden degradar gradualmente el rendimiento de las aplicaciones sin que los usuarios lo noten.
Como resultado, la monitorización de VLANs continua es tan vital como la fase de diseño inicial. Con una monitorización de VLAN adecuada, los equipos pueden pasar de solucionar problemas de forma reactiva a gestionar la red de manera proactiva.
¿Qué son las VLAN?

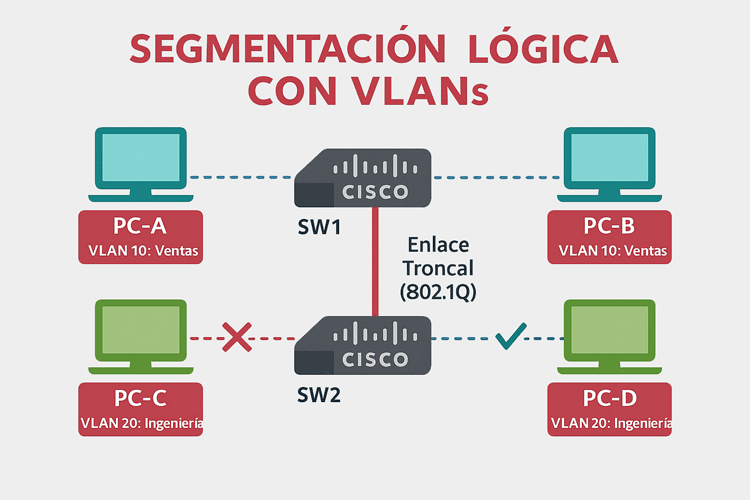

Una VLAN es una segmentación lógica de un dominio de broadcast de Capa 2 dentro de una red conmutada física. En lugar de depender de una infraestructura física separada, las VLAN utilizan el etiquetado IEEE 802.1Q para diferenciar el tráfico perteneciente a distintas redes lógicas sobre la misma estructura de conmutación.
En despliegues prácticos, los puertos de acceso se asignan a una única VLAN, mientras que los puertos troncales (trunk) transportan múltiples VLAN a través de los enlaces ascendentes (uplinks) de los switches mediante tramas etiquetadas. La comunicación entre VLAN es gestionada típicamente por un dispositivo de Capa 3, como un router, un switch de Capa 3 o un firewall, utilizando interfaces virtuales conmutadas (SVI).
A nivel de arquitectura, las VLAN definen dominios de broadcast de Capa 2, mientras que las subredes definen los límites de Capa 3. En la mayoría de los diseños empresariales, las VLAN y las subredes se mapean uno a uno, pero siguen siendo construcciones distintas. Esta separación permite a los administradores controlar la contención de broadcasts, aplicar la segmentación y establecer políticas en la capa apropiada del stack de red.
Por qué es Esencial la Monitorización de VLANs
Las VLAN a menudo se tratan como configuraciones estáticas, pero son operacionalmente dinámicas y sensibles a los cambios. El monitoreo de VLAN es esencial por varias razones.
- Las fallas en la contención de broadcast pueden tener un impacto generalizado. Un único dispositivo mal configurado o defectuoso puede inundar una VLAN con tráfico de broadcast excesivo, afectando a todos los terminales de ese segmento. Sin una monitorización continua, estos problemas podrían persistir sin ser detectados hasta que los usuarios experimenten una degradación notable o interrupciones del servicio.
- Los errores de configuración son uno de los problemas comunes en VLANs. Asignaciones incorrectas de puertos de acceso, discrepancias en los troncales, inconsistencias en la VLAN nativa o la ausencia de VLAN en los enlaces ascendentes pueden causar problemas de conectividad intermitentes que son difíciles de diagnosticar sin visibilidad del comportamiento de la VLAN.
- No todas las VLAN transportan el mismo tipo de tráfico. Algunas soportan aplicaciones sensibles a la latencia como voz o video, mientras que otras gestionan transferencias de datos masivas o acceso para invitados. La monitorización asegura que las VLAN críticas mantengan las características de rendimiento que requieren.
- La seguridad depende en gran medida de una segmentación adecuada. Si los límites de las VLAN se ven comprometidos debido a cambios en la configuración, conexiones incorrectas o fallos en los switches, la postura de seguridad de la organización se debilita. La monitorización continua ayuda a mantener la integridad de la segmentación lógica a lo largo del tiempo.
Métricas Clave: Cómo Monitorizar el Tráfico de una VLAN
Una estrategia sólida de monitorización de VLANs se centra en métricas que reflejan directamente el rendimiento, la estabilidad y la seguridad.
- Utilización del ancho de banda por VLAN. Rastrear el tráfico de entrada y salida por VLAN ayuda a los administradores a identificar congestión, sobresuscripción y picos de tráfico anormales. Esto es particularmente importante para las VLAN de aplicaciones críticas para el negocio, en tiempo real o de cara al usuario.
- Tráfico de broadcast, multicast y unicast desconocido. Los aumentos repentinos en las tasas de broadcast o multicast a menudo indican bucles de Capa 2, terminales con mal comportamiento o un funcionamiento ineficiente de las aplicaciones. Monitorizar estas métricas ayuda a detectar problemas de forma temprana antes de que se conviertan en interrupciones a nivel de toda la red.
- Errores de interfaz que afectan a las VLAN. Métricas como errores de verificación de redundancia cíclica (CRC), paquetes descartados (drops) y colisiones se recopilan a nivel de interfaz, pero pueden impactar significativamente a VLAN específicas que atraviesan esos puertos. Los errores persistentes a menudo apuntan a problemas de cableado, discrepancias de dúplex o hardware defectuoso que requieren una solución inmediata.
- Salud de los troncales y listas de VLAN permitidas. Monitorizar el estado de los puertos troncales, la alineación de la VLAN nativa y la lista de VLAN permitidas asegura que las VLAN previstas se propaguen correctamente por la red. Esto previene fallos silenciosos donde ciertas VLAN son bloqueadas o descartadas involuntariamente.
- Estado de Spanning Tree por VLAN. Independientemente de si estás usando Per-VLAN Spanning Tree (PVST+), Rapid Per-VLAN Spanning Tree (RPVST+) o Multiple Spanning Tree (MST), tu implementación de Spanning Tree necesita visibilidad continua. Rastrear los cambios de topología, la ubicación del puente raíz (root bridge) y los puertos bloqueados ayuda a identificar la inestabilidad. Los cambios frecuentes de topología a menudo señalan problemas subyacentes de diseño o configuración.
- Alcanzabilidad de VLAN y estado de las SVI. Las comprobaciones regulares de la disponibilidad de las SVI y del enrutamiento entre VLAN confirman que los terminales pueden comunicarse según lo diseñado y que los límites de Capa 3 funcionan correctamente. Esto también ayuda a detectar fallos de enrutamiento o del plano de control de forma temprana.
Casos de Uso Prácticos de Monitoreo de VLAN
En escenarios del mundo real, el mantenimiento de la salud de las VLAN se puede lograr realizando estas acciones.
- Solución de problemas de conectividad de usuario. Cuando los usuarios reportan acceso intermitente, los administradores pueden evaluar primero las métricas de salud de la VLAN en lugar de inspeccionar puertos de switch al azar. Niveles elevados de broadcast, errores en los troncales o cambios en el Spanning Tree pueden acotar rápidamente el segmento afectado y reducir el tiempo medio de resolución.
- Protección del tráfico de voz y en tiempo real. En las empresas, las VLAN de voz deben mantener baja latencia, mínima pérdida de paquetes y niveles de jitter estables. La monitorización continua de la utilización de la interfaz, los paquetes descartados y las tasas de error ayuda a prevenir la degradación de la calidad de las llamadas antes de que afecte a los usuarios.
- Detección temprana de bucles de Capa 2. Un único cable mal conectado puede crear un bucle que sobrecargue una VLAN en segundos. Las alertas en tiempo real sobre picos repentinos de broadcast permiten una intervención rápida antes de que el problema se propague por la capa de acceso.
- Validación de cambios en la red. Después de añadir nuevos switches, modificar troncales o reasignar VLAN, la monitorización confirma si todas las VLAN esperadas se propagan correctamente y están operativas. Esto reduce los incidentes posteriores al cambio y mejora las tasas de éxito de los cambios.
- Planificación de capacidad y optimización. Las tendencias históricas del tráfico por VLAN ayudan a los equipos a decidir cuándo actualizar los enlaces ascendentes, redistribuir las cargas de trabajo o rediseñar la segmentación para mejorar el rendimiento y la escalabilidad.
Herramientas para monitorizar VLANs: El Caso de Site24x7
Site24x7 incluye la monitorización de VLANs como parte de su plataforma unificada de observabilidad de red. Una vez que se activa el descubrimiento y la monitorización de VLAN, la solución rastrea automáticamente parámetros clave como el ancho de banda, la utilización de CPU y memoria, el tráfico y los errores de interfaz para proporcionar visibilidad inmediata sobre el rendimiento de las VLAN.
La monitorización se puede habilitar a nivel de dispositivo, lo que permite a los administradores establecer condiciones y umbrales personalizados que se ajusten a sus necesidades operativas. Cuando surgen problemas, Site24x7 envía alertas oportunas a través de los canales preferidos, ayudando a los equipos a actuar antes de que los usuarios finales se vean afectados.

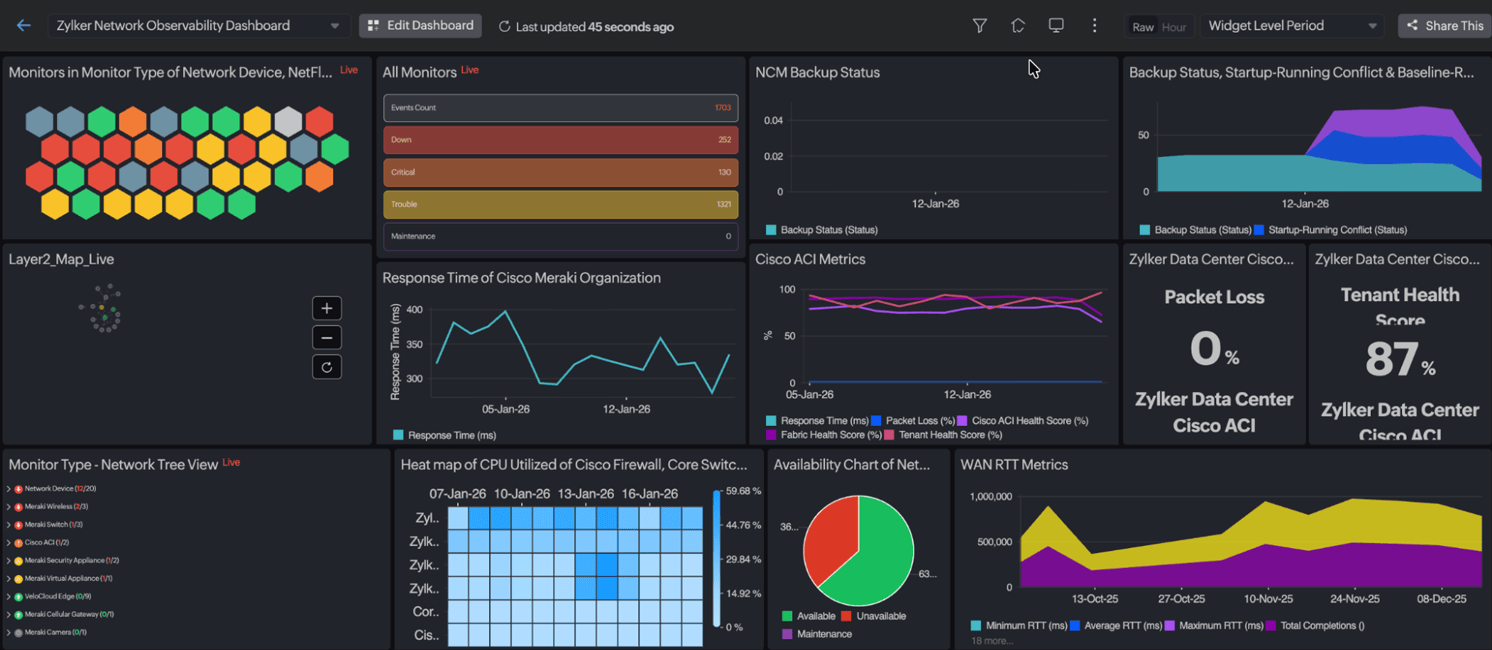

Los dashboards y widgets personalizados proporcionan una vista centralizada de la salud y el rendimiento de las VLAN, permitiendo un análisis y una toma de decisiones más rápidos desde un único panel de control.
